本系列機組最低出水溫度可達-80℃。 低溫及超低溫制冷機組是我公司主要技術人員經過數十年中低溫冷水機組設計經驗，綜合國內外同類產品的先進技術而設計開發的復疊制冷機組，具有高效、節能、環保、高可靠性等特點。 復疊機組主要用于-35～-80℃載冷劑，滿足醫藥化工行業、反應釜結晶、高真空蒸餾、航空航天零部件實驗、氣體回收、食品冷藏、低溫武器儲藏及低溫場合。

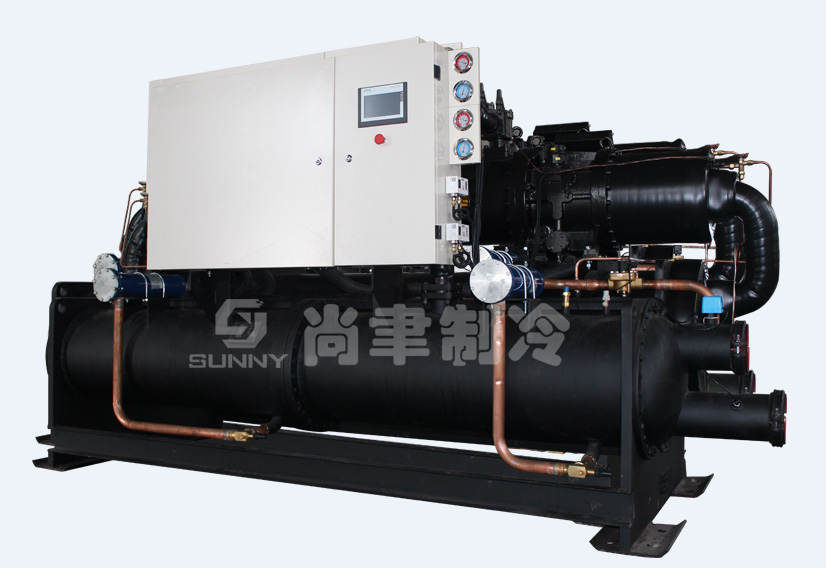

水冷螺桿復疊式機組 (-55℃)產品特征 溫度使用范圍寬廣：載冷劑的溫度范圍-35～-80℃。 高可靠性：采用半封閉螺桿壓縮機，提高壓縮機自身運行的效率，同時避免了開啟式壓縮機泄漏問題，降低制冷劑添加及軸封更換，提升產品長年連續運行。 全自動化控制：機組采用先進的西門子PLC控制技術，實現全自動運行。 高效節能：機組采用半封閉螺桿壓縮機帶經濟器運行，提高了運行效率，同時低溫級和中間級采用高效進口換熱器，確保機組部分負荷及滿負荷均能高效節能運行。 能量調節：機組實現四級能調25-50-75-100%和25%～100%無極調節。 專業技術節能運行方案：可根據客戶不同要求，為客戶定做冷凍工藝，提供適合的專業產品。
| SW- | | 機型 Type | 65DFD | 90DFD | 125DFD | 170DFD | 210DFD | 250DFD | 330DFD | 名義制冷量
Nominal cooling capacity | kW | 65.0 | 90.0 | 125.0 | 170.0 | 210.0 | 250.0 | 330.0 | | 104kcal/h | 5.6 | 7.7 | 10.7 | 14.6 | 18.1 | 21.5 | 28.4 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 低壓級 Low pressure level | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | | 制冷劑 Refrigerant | R23 | | 載冷劑 Refrigerate | 乙醇溶液 Ethanol | 輸入功率(kW)
Refrigeration input power | 30.0 | 39.0 | 52.0 | 69.0 | 82.0 | 98.0 | 125.0 | | 額定電流(A) Rated Current | 70.0 | 93.0 | 128.0 | 172.0 | 205.0 | 245.0 | 315.0 | | 水流量(m3/h) Flow | 27.7 | 38.4 | 53.3 | 72.5 | 89.6 | 106.6 | 140.7 | | 水壓降(kPa) Water pressure drop | 95.0 | 100.0 | 100.0 | 110.0 | 110.0 | 120.0 | 120.0 | | 配管管徑(mm) Interface size | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 | | 蒸發器 Evaporator | 高效不銹鋼板式換熱器 Stainless steel high efficiency heat exchanger | | 高壓級 High pressure level | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | | 制冷劑 Refrigerant | R22/R404A | 輸入功率(kW)
Refrigeration input power | 46.0 | 60.0 | 80.0 | 105.0 | 130.0 | 160.0 | 205.0 | | 額定電流(A) Rated Current | 121.0 | 153.0 | 202.0 | 265.0 | 335.0 | 390.0 | 500.0 | | 水流量(m3/h) Flow | 28.0 | 38.0 | 51.0 | 69.0 | 85.0 | 102.0 | 132.0 | | 水壓降(kPa) Water pressure drop | 70.0 | 70.0 | 70.0 | 75.0 | 75.0 | 80.0 | 80.0 | | 配管管徑(mm) Interface size | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 | | 冷凝器 Condenser | 高效殼管式換熱器 Pipe high efficiency heat exchanger | 外形尺寸
Overall dimensions | 長(mm) Length | 3000 | 3000 | 3200 | 3200 | 3200 | 5000 | 5000 | | 寬(mm) Width | 1800 | 1800 | 1800 | 1800 | 1800 | 1900 | 1900 | | 高(mm) Height | 1750 | 1800 | 1800 | 1850 | 1950 | 2250 | 2450 | | 機組略重(kg) Machine weight | 1850 | 2100 | 2300 | 2600 | 2800 | 3900 | 4500 |
|
|
|
|
|
|
|
|
|
|
名義工況：冷凍水進／出水溫度-50℃／-55℃；冷卻水進／出水溫度30℃／35℃。 溫度條件：冷凍水出水溫度范圍-57℃～-47℃；冷卻水進水溫度范圍19℃～33℃。 機組冷凍側采用乙醇防凍液。
|
|
